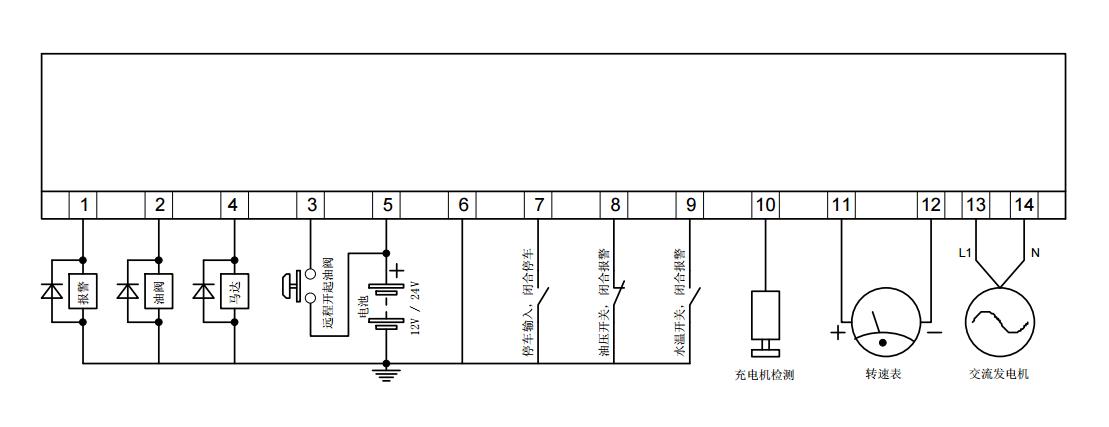

發電機組出租英國深海DSE501K控制器接線說明

電源

英國深海DSE501K系列鑰匙啟動控制器的電源
來自于發動機電池或一個低壓直流電源。
控制器工作于電源為DC 9V-33V的任何系統中。

開關模式

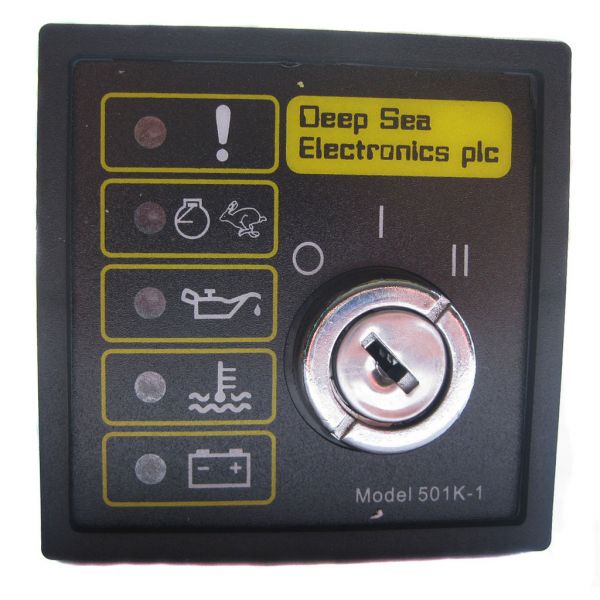

通過旋轉安裝于前板面的鑰匙開關設定
控制器的工作模式，工作模式為OFF
（停機），RUN（運行），START（啟動）。

OFF位置

當鑰匙開關處于此位置時，控制器的直流電源被切斷，運行繼電器和報警輸出斷電，發動機燃油或點火系統關閉。

RUN 位置

當鑰匙開關處于RUN 位置時，運行繼電器得電，燃油回路和點火系統工作，保護繼電器被激活，允許發動機啟動，以及潤滑油壓的建立而無報警輸出。

START位置

將鑰匙旋轉到該位置，再松開手時，鑰匙能自動返回到RUN位置。將鑰匙旋轉到該位置時，從相應的輸出端子產生一個正極性的輸出信號(啟動信號)。

重要報警系統

本控制器提供四個報警系統監控發動機油壓、發動機高溫、充電失敗、工廠故障或超速。
低油壓
該報警受延時保護計時器控制，由油壓開關輸入的負極信號激活該項報警。

高發動機溫度

機溫度該報警受延時保護計時器控制，由溫度傳感器開關輸入的負極信號激活該項報警。

輔助輸入故障或超速

不受延時保護計時器控制。負極信號有效，客戶使用端子I、E作為超速等備用輸入，該輸入端子可定義為報警輸入，定義為報警時只能定義為低油位報或警或預報警。
除充電失敗外任何故障將導至運行繼電器失電，停機。并在報警輸出端輸出一個電壓，每一報警通道有其專用的LED指示故障原因。一旦某一報警被激活，將

不再接受其它報警。給出最重要的故障原因。報警輸出和LED指示燈將保持激活狀態，直到旋轉鑰匙開關到OFF位置使控制器復位或切斷控制器電源。

延時保護計時器

在發動機啟動過程中，報警輸入在一個短期內被抑制，使發動機能啟動并建立正常的環境。

在計時完畢后，輸入的報警信號才有效，給裝置提供正常的保護。

超速報警不被延時。

超速感應模式

通過將一塊附加的印刷電路板安裝于控制器上，可獲得一個完整的超速跳閘。

可由發電機的頻率輸出端或發動機電磁傳感器驅動超速選項。

超速電路持繼監測發動機速度，并在發動機速度超過預置的速度時使發動機停機。速度調整范圍為額定轉速的90%-130%，而工作頻率為50Hz或60Hz。

規格說明

直流電源：           9-33V
